VDS2100、VDS2200
POC(パワー・オーバ・同軸給電）ユニット
ROHS
|
◆同軸ケーブルでカメラへ給電 |
|
|

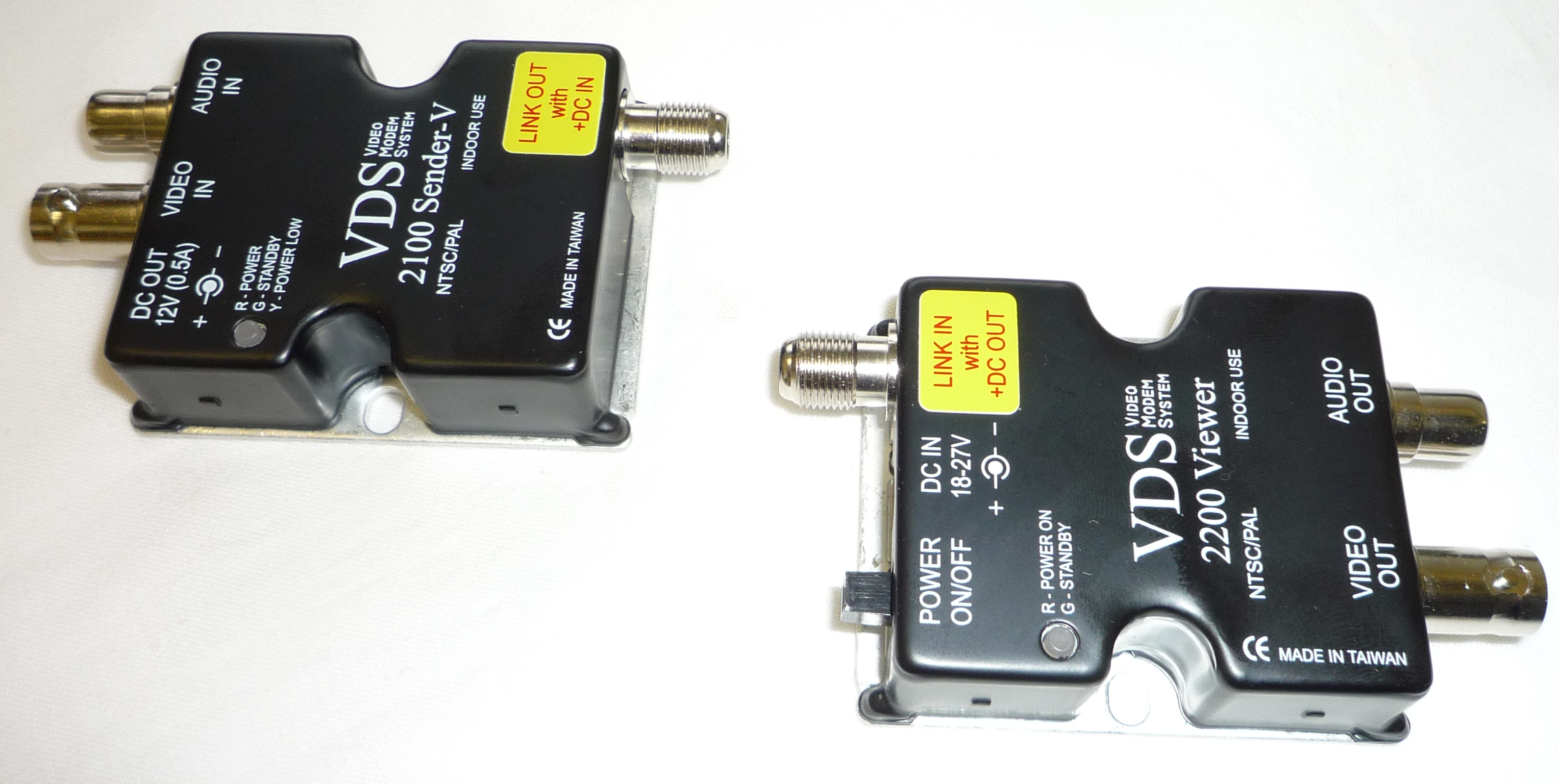

VDS2100 VDS2200 |
|
|
- 機器仕様
| 型名 | VDS2100 |
| LED表示 | 赤＝システムとカメラの電源正常 緑＝システムのみが（カメラは含まない） 電源アダプタから電源を受電 黄色＝電源電圧が低く、システムの機器障害 |
| 映像入力信号 | 1.0Vpp 75Ω 内部独立（NTSC/PAL） |
| 映像信号の帯域 | 5.0MHz 平均 |
| オーディオ入力信号 | 最大3.0Vpp 22kΩ 内部独立 |
| DC 出力 | DC12V、0.5A 最大 |
| リンク出力、DC 入力時 | リンク信号出力とDC 電源入力 最大27VDC |
| 映像入力 | BNC ソケット |
| オーディオ入力 | RCA コネクタ |
| DC 出力 | DC プラグ（5.5/2.0mm） |
| リンク出力 | F 端子ソケット |
| 動作温度 | -10～50℃ |
| 型名 | VDS2200 |
| LED表示 | 赤＝視聴受信器と送信器の電源正常 緑＝システムが電源アダプタから正常に電源を 受電、システムが“スタンバイ”状態 |
| 映像入力信号 | 1.0Vpp 75Ω 内部独立（NTSC/PAL Compatible） |
| 映像信号の帯域 | 5.0MHz 平均 |
| 映像信号のS/N 比 | 50dB typ |
| オーディオ出力の増幅 | 0dB±3dB、600Ω 内部独立 |
| オーディオ信号の帯域 | 50Hz～10KHz、±3dB |
| DC 電源入力 | 18V～27V、AC/DC 変換アダプタ |
| リンク入力 | リンク信号入力と18V～27VDC 出力（最大0.5A） |
| 映像出力 | BNC ソケット |
| オーディオ出力 | RCA 端子 |
| DC 入力 | DC プラグ（5.5/2.0mm） |
| リンク入力 DC出力時 | F端子 |
| 動作温度 | -10～50℃ |
- 注文情報
| POC(パワー・オーバ・同軸給電）ユニット | 価格 （税抜き） |
|
| VDS2100 | 送信機 | \81,900 (\78,000税抜) |
| VDS2200 | 視聴受信器 | \81,900 (\78,000税抜) |
