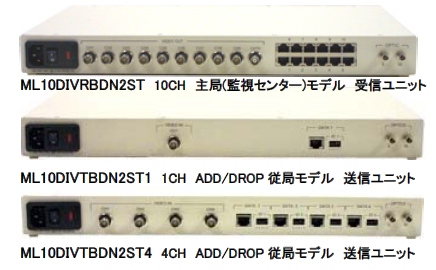

ML10DIシリーズ
10チャンネル非圧縮デジタル映像ノンストップリング時分割多重光コンバータ
RoHS
|
◆ADD/DROP映像及びPTZ管理データ ◆NTSC,,RS-170,RS-250,PAL,CCIR Video-フォーマット準拠 ◆映像マトリックススイッチ内蔵 ◆調整不用非圧縮デジタル送信 ◆ノード間最大50Km伝送 ◆1つの光ファイバーリングに最大60ノード接続可能 |
|
- 製品仕様
|
システム |
映像 | ||
| エラー率 | 10のマイナス9乗 | チャンネル | 受信ユニット10CH 送信ユニット4CH／1CH |
| NMS表示 （オプション） |
GUI RS-232ポート |
フォーマット | NTSC、RS-170 PAL、CCIR |
| LED表示 | PWR、LINK1、LINK2 | 信号レベル | 1Vp-p |
| NMS コネクタ |
RJ12 | 映像 デジタル |
8ビット、13メガサンプル |
| マトリックス スイッチ |
10～1 | 帯域幅 | 6.5MHz |
| 光ファイバー | 差動利得 | <2% | |
| 送信 ユニット |
レーザ | 微分相位 | <1.3 |
| 受信 ユニット |
PIN | SNR | >60dB |
| パワー バジェット |
20dB MM/SM | コネクタ | BNC(10／4／1ポート) |
| コネクタ | ST、FC、SC | 環境条件 | 動作温度：-34℃～74℃ 保存温度：-40℃～95℃ 湿度：95％（但し、結露なきこと） |
| データ | |||
| チャンネル数 | 10 (10CH／1CH／4CH) |
寸法 | 440(W)×250(D)×44(H)mm (19インチラック対応) |
| データレート | 19.2Kbps 各チャンネル |
重量 | 2.27Kg |
| フォーマット | RS-232 RS-422 |
電源 | 90～240VAC/47-63Hz |
| コネクタ | RJ45 | ||
- 注文情報
| 型番 | 時分割多重光コンバータ STコネクタ シングルモード、1芯 |
価格 （税抜価格） |
| ML10DIVTBDN2ST | 1CHADD/DROP(映像TX、双方向RS-232)Mux デュアルファイバー、1U、90-240VAC |
お問い合わせ ください。 |
| ML10DIVTBDN2ST2 | 2CHADD/DROP(映像TX、双方向RS-232)Mux デュアルファイバー、1U、90-240VAC |
お問い合わせ ください。 |
| ML10DIVTBDN2ST3 | 3CHADD/DROP(映像TX、双方向RS-232)Mux デュアルファイバー、1U、90-240VAC |
お問い合わせ ください。 |
| ML10DIVTBDN2ST4 | 4CHADD/DROP(映像TX、双方向RS-232)Mux デュアルファイバー、1U、90-240VAC |
お問い合わせ ください。 |
| ML10DIVRBDN2ST | 10CHADD/DROP(映像RX、双方向RS-232)Mux デュアルファイバー、1U、90-240VAC |
お問い合わせ ください。 |
