HPC-F257シリーズ
10/100BASE-TX/100BASE-FX(SC)コンバータ【RoHS対応】
単芯WDM内蔵構内マルチモード/H-PCFファイバー用
|
◆石英プラスチックハイブリッド光ファイバー（H-PCF）又はマルチモード光ファイバーファイバー（MMF）のいずれでも使用可能 ◆一芯のH-PCF（又はMMF）で通信可能 ◆H-PCFで数m～500m、MMFで数m～2Km最大伝送可能 ◆L2スイッチやハブ及びルータのツイストペアI/Fと100Mbps接続 ◆H-PCFが使用できる為、誰でも融着及びなしに現場での光コネクタ圧着が可能 ◆設置工数を大幅に短縮 |
- 製品仕様
| メタルI/F仕様 | |
| 通信規格 | イーサネット IEEE802.3u 100BASE-TX |
| 通信方式 | 全二重 |
| 通信速度 | 10/100Mbps(DIPスイッチによる切替可能) |
| 速度同調方式 | 10/100Mbps(DIPスイッチによる切替可能) |
| 通信媒体 | Cat5,Cat5e,UTP |
| コネクタタイプ | RJ45 |
| 伝送距離 | 100M |
| 光I/F仕様 | |
| 通信規格 | イーサネット IEEE802.3u 100BASE-FX |
| 通信方式 | 全二重 |
| 通信速度 | 100Mbps |
| 速度同調方式 | MMF（マルチモード光ファイバー）50/125，62.5/125μm H-PCF（ハイブリッド･プラスティック･クラド･ファイバー）200/230μm |
| 伝送距離 | MMF：2kmH-PCF(GI)：500mH-PCF(SI)/PCF(SI)：100m |
| 最大光出力 | -5dBm |
| 最小光出力 | -15dBm |
| 最小受信感度 | -25dBm |
| リンクバジェット | 20dB |
| 伝送波長 （中心波長） |
HPC-F257SC.S3：1310nm（送信）/1550nm（受信） HPC-F257SC.S5：1550nm（送信）/1310nm（受信） |
| スペクトル幅 | 10nm |
| レーザタイプ | VCSEL |
| 物理的電気的仕様 | |
| MTBF | 77860H |
| 消費電力 | 5W |
| 電 源 | AC input：100～240VACDC Output：1A＠+5VDC |
| 電源周波数 | 50/60Hz |
| 動作温度 | 0～50℃ |
| 保存温度 | -10～70℃ |
| 湿 度 | 5～70%（但し、結露なし） |
| 寸 法 | 26.2mm(H) x 70.3mm(W) x 94mm(D) |
| 重 量 | 220g |
| 梱包内容 | コンバータ、ACアダプタ、製品マニュアル |
| 標準規格 | IEEE802.3u 10/100Base-TX 及び100Base-FX | ||
| インターフェース | RJ45（UTP,STP)及び光ファイバーコネクタ(SC) | ||
| UTPケーブル | CAT5ケーブル（最大100m） | ||
| 光ファイバーケーブル | マルチモード：50/125μm、62.5/125μm、100/125μm （最大2km） |
||
| データ転送速度 | 100Mbps --- 148,800PPS 10Mbps ----- 14,880PPS |
||
| MACアドレス及び 自動学習機能 |
1K | ||
| バッファメモリー | 128Kbyte | ||
| フロー制御 | 全二重：IEEE802.3x 半二重：バックプレッシャーのフロー制御 |
||
| 電 源 | 1A＠+5VDC | ||
| 温 度 | 0℃ ～ 50℃ | ||
| 湿 度 | 5% ～ 90% | ||
| 寸 法 | 26mm(H) x 71mm(W) x 94mm (D) | ||
| 重 量 | 220g | ||
| 消費電力 | 最大5W | ||
| 互換性 | FCC Part 15 Class A and Mark | ||
| LED表示 | FX LINK/ACT | 緑 | コネクション確立時 ：点灯 |
| FX 100 | 緑 | データ転送率安定 ：点滅 | |
| FX FDX/COL | 琥珀色 | フルデュプレックス時 ：点灯 ハーフデュプレックス時：消灯 輻輳 ：点滅 |
|
| TP LINK ACT | 緑 | TP接続時 TPデータ受信時 ：点滅 |
|
| TP 100 | 緑 | TP速度100Mbps時 ：点灯 TP速度10Mbps時 ：消灯 |
|
| PWR | 緑 | 電源5V供給時 ：点灯 | |
| 梱包内容 | 本体、ACアダプタ、製品マニュアル | ||
- 注文情報
| HPC-F257SC.S3 | 単芯,マルチモード,SC,2km,1310nm *1550nmとペアで使用します |
￥92,400 (￥88,000税抜) |
| HPC-F257SC.S5 | 単芯,マルチモード,SC,2km,1550nm *1310nmとペアで使用します |
￥92,400 (￥88,000税抜) |
| IAT-4000 | HPC-F中継アダプタ（JIS F07/F07-JJ） | ￥8,190 （￥7,800税抜) |

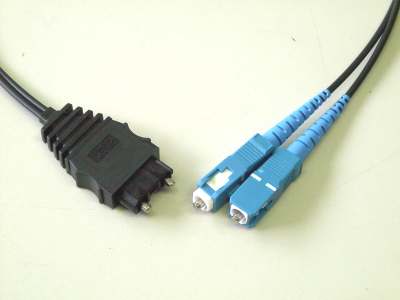

| CF-2071-HPCFSC2 | 光変換パッチケーブル 1M （HPC-F/JIS F07 対 2芯SC） |
***￥13,440 （￥12,800税抜) |
