光アッテネータ(減衰器)


光アッテネータは、機器の伝送性能の限界や減衰によるエラーの発生率の試験などの疑似的な通信環境を作る目的の光減 衰器です。またこのデバイスは出力の大きすぎるCATV機器や、イーサネットLAN接続を短い距離で利用する場合の受光素子の受光量の飽和から機器を守るために用いられることもあります。アッテネータは減衰量が固定のものと減衰量が設定により可変のものがあります。これらを組み合わせて、機器の最大伝送性能を容易に測定できます。

CATVシステム
光ファイバーテレコミュニケーション
光ネットワーク装置
高速伝送システム
双方向システム
EDFA
低い屈折率
優れた耐久性
波長依存性が少ない
低い偏光性損失
減衰率を精密に制御
簡単操作

機器仕様

減衰量 PC :0.5~30.0dB
APC:0.5~25.0dB
動作波長 1310nm/1550nm(2波長)、
850nm(1波長)、1300nm(1波長)
反射減衰量 SPC:>40dB以上(オプション)
UPC:>55dB以上(標準品)
APC:>65dB以上(オプション)
減衰量偏差 1.0~10.0dB  :±0.5dB
10.0~15.0dB :±1.0dB
16.0~30.0dB :±2.0dB
最大偏光損失 ≦0.1dB
動作温度 -40~75℃
最大許容入力値 1W
湿度(開梱時) 95%(但し、結露なきこと

ページの先頭へ

価格表

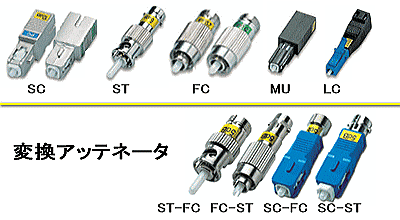

 プラグ型(オス/メス)シングルモード(1310/1550nm、2波長)
XX:SC/SC、ST/ST、FC/FC、LC/LC、MU/MUYY:1~30dB減衰量ご指定ください。
SC/ST/FCタイプ ATT-S-PL-XX-YY  ¥15,540(¥14,800税抜)
LC/MUタイプ
ATT-S-PL-XX-YY
 ¥17,640(¥16,800税抜)
 プラグ型(オス/メス)マルチモード(850又は1300nm、1波長)
XX:SC/SC、ST/ST、FC/FC、LC/LC、MU/MUYY:1~30dB減衰量ご指定ください。
 850nmタイプ  ATT-M85-PL-XX-YY  ¥20,790(¥19,800税抜)
 1300nmタイプ  ATT-M13-PL-XX-YY  ¥20,790(¥19,800税抜)
 可変プラグ型(オス/メス,手動,1~28dB, シングルモード1310/1550nm、2波長)
XX:SC又はFC、UU=UPC、AA=APC ご指定ください。
 SC又はFCタイプ  VAA-PL-SM-XX-N-UU又はAA  ¥41,790(¥39,800税抜)
 バルクヘッド型(メス/メス,SC-メス/SC-メス,5/10/15dB,1310/1550nm)
XX:SC/SC、FC/FC YY:5, 10, 15dB減衰量ご指定ください。
SC又はFCタイプ  ATT-BA-XX-YY  ¥41,790(¥39,800税抜)
 変換(異種)光アッテネータプラグ型
(オス/メス,1~30dB,シングルモード1300/1550nm、2波長)
XX/XX:SC/FC,SC/ST,ST/FC,FC/STYY:1~30dB減衰量ご指定ください。
 SC/FC/ST変換  ATT-S-PL-XX/XX-YY  ¥26,040(¥24,800税抜)
 (オス/メス,1~30dB,マルチモード850又は1300nm、1波長)
XX/XX:SC/FC,SC/ST,ST/FC,FC/STYY:1~30dB減衰量ご指定ください。
 850nmタイプ  ATT-M85-PL-XX/XX-YY  ¥31,290(¥29,800税抜)
 1300nmタイプ  ATT-M13-PL-XX/XX-YY  ¥31,290(¥29,800税抜)
 プラグ型(オス/メス)アッテネータお徳用セット:
セット内容(1dB, 3dB, 5dB, 7dB, 10dB, 12dB, 15dB、7種各2個入り)
 1310/1550nm  ATT-SMF-SC-PL-KIT  ¥157,290(¥149,800税抜)
 850nmタイプ  ATT-M85-SC-PL-KIT  ¥209,790(¥199,800税抜)
 1300nmタイプ  ATT-M13-SC-PL-KIT  ¥209,790(¥199,800税抜)
在庫がある物については即日出荷致します。(めやすは午後15:00迄のご注文です)お問い合わせ下さい。
*上記以外の減衰量及び可変のタイプも取り扱っております。当社営業担当までお問い合わせ下さい。
**尚、上記価格および仕様(色,形状)は予告なく変更される場合がございます。予め御了承下さい。
***誠に申し訳ございませんが、ご注文金額が10,000円未満の場合は別途送料(1,000円)をいただきます。
何卒ご了承下さい。
