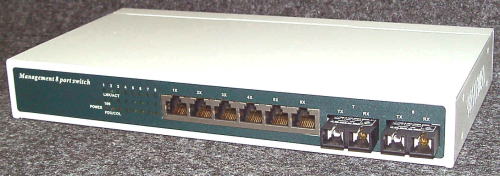

XP-802シリーズ
10/100Mbps遠隔監視機能付きマルチドロップ中継型ハブ付メディアコンバータ
XP-802SC.S20は列車信号制御、交通管制制御、渋滞案内板制御、パイプライン流量制御、河川流域水位制御などの様なアプリケーション用に最適なマルチドロップ型光幹線を持つハブ付小型メディアコンバータです。この装置は同一幹線状又は面状に分布する流量、速度、変位量、加速度等の地理情報に基づく連続的な変数として計測した制御装置からの信号をマルチドロップのバス型光イーサネットLAN/WANによって集中監視センターや中継データ収集センターへデータを容易に蓄積する事が出来、同時に各ノードの制御装置へ制御データをリアルタイムに配信できます。
特長と利点
電鉄会社信号制御
高速道路会社、空港管制制御河川流域放水量制御天然ガス／石油プラント、エネルギー搬送制御基地内セキュリティ監視制御その他工業製造プラントの生産管理／制御1台の装置の中にメディアコンバータ2台、ハブ、リモート監視機能をオールインワンの専用装置100Km〜200Kmの直線状に分散する複数のPCやプロコンと直結マルチドロップ接続で直線状に分布する複数台のシーケンサなど集中管理制御小型のデスクトップ型で壁取付、筐体内取付も可能（取付金具はオプション）機器仕様
| 光学的仕様 | 幹線光ポート1(上り） (UPLink) |
幹線光ポート2(下) (DNLink) |
| コネクタタイプ | 2連 SC | |
| 芯数 | 2芯 | |
| メディアタイプ | シングルモード | |
| コア/クラド数 | 8〜10/125μm | |
| 最大伝送距離 | 20km | |
| 伝送波長 | 1310nm | |
| プロトコル | IEEE802.3u | |
| 光インターフェース規格 | 100Base-FX | |
| 支線メタルポート数 6ポート（ポート#1〜ポート#6 共通仕様） | ||
| コネクタタイプ | RJ45 | |
| 芯数 | 8芯（又は4芯） | |
| メディアタイプ | UTP Cat5又はCat5e | |
| 伝送距離 | 100M | |
| プロトコル | 802.3u | |
| メタルインターフェース規格 | 10/100Base-TX | |
| アウトバンド機能 | RS232コンソールポート | |
| インバンド機能 | httpブラウザネットワークログインTelnetネットワークログイン | |
| 統計ログ機能 | 入力･出力パケット、エラーパケットコリジョンパケット | |
| リンク状態モニタ機能 | 各物理ポートリンク状態 モニタ上り幹線リンク状態 下り幹線リンク状態 メタル分岐ポート#1〜#6ポート状態 |
|
| スイッチング方式 | ストア･アンド･ファワード方式 | |
| MAC学習アドレス数 | 4096 | |
| バッファメモリ | 4Mbps | |
| バックプレーンスループット | 12800パケット/秒 | |
| 監視機能 | SNMP、MIB2、Telnet、http（Webマネジメント）、RS232Cコンソール | |
| ブロードキャストストーム防止機能 | スパニングツリープロトコル | |
| トランキング機能 | 802.1Q VLANトランキング | |
| VLAN-Tag機能 | 802.1P VLANtag機能 | |
| 寸 法 | 35(H) × 254(W) × 135(D)mm | |
| 重 量 | 1.6kg | |
| 動作温度 | 0〜50℃ | |
| 保存温度 | -10〜70℃ | |
| 動作湿度 | 20〜85%RH（但し、結露なきこと） | |
| 電源電圧 | 100V±10% | |
| 消費電力 | 10W | |
| 電源周波数 | 50/60Hz | |
注文情報
| 遠隔監視機能付きマルチドロップ中継型メディアコンバータ | 価 格 （税抜き） |
|
| XP-802SC | 6ポート 10/100BASE-T,2ポート 100BASE-FX,SC,マルチモード,2km | \144,900 （\138,000税抜) |
| XP-802SC.S20 | 6ポート 10/100BASE-T,2ポート 100BASE-FX,SC,シングルモード,20km | \207,900 （\198,000税抜) |
| XP-802SC.S40 | 6ポート 10/100BASE-T,2ポート 100BASE-FX,SC,シングルモード,40km | \261,450 （\249,000税抜) |
| XP-802SC.S60 | 6ポート 10/100BASE-T,2ポート 100BASE-FX,SC,シングルモード,60km | \312,900 （\298,000税抜) |
| XP-802SC.S80 | 6ポート 10/100BASE-T,2ポート 100BASE-FX,SC,シングルモード,80km | \417,900 （\398,000税抜) |
