FRM220-CH20/CH08/CH04Aシリーズ： 2U/1Uサイズ FRM220インバンド管理コンバータシリーズ用
 |
|
|
◆FRM220-CH20：20スロット（2U） |
◆ローカルorリモートの監視/設定対応 ◆オンラインTFTPラインカードアップグレード対応 ◆2系統のプラグラマブルアラーム設定対応 ◆1つのIPマネジメントで最大10台のシャーシカスケード接続対応 ◆RoHS対応 ◆Syslog対応(v3.23以降) |
|
|

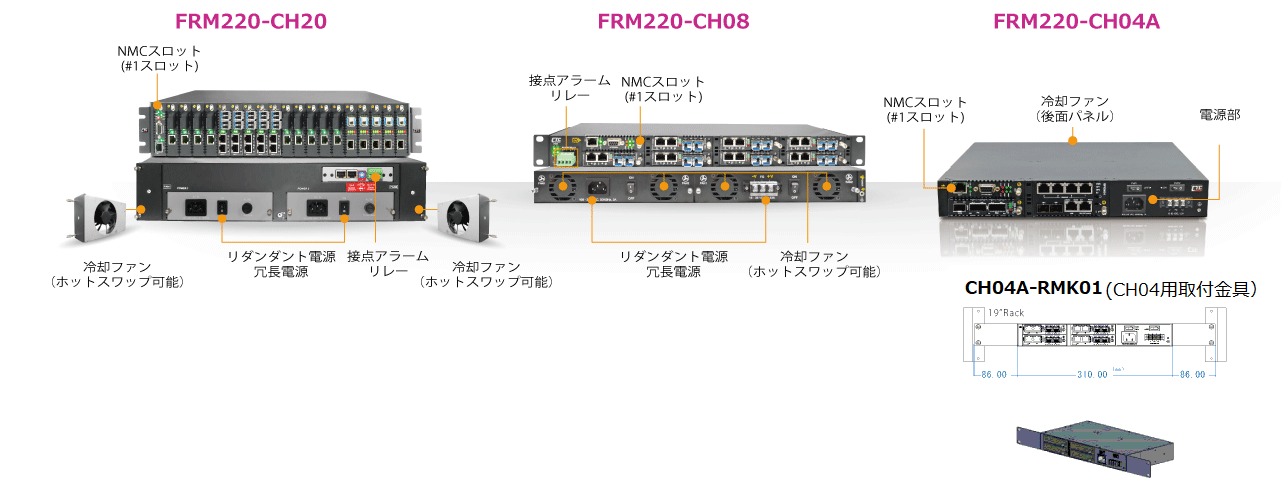

FRM220用集合型シャーシ FRM220-CH20/CH08/CH04シリーズ
プラスチック製ブランクパネルカバー標準装備終了のご案内
標準装備されておりました空きスロットをカバーする『ブランクパネルカバー及び電源カバー』を原材料の
高騰及び削減・環境保全の観点から今後はご要望に応じて提供する「有償オプション」とさせて頂きます。
なお、ブランクパネルカバーは装置を埃から守る為だけでなく、シャーシに搭載しているファンの冷却機能を
最大限に有効活用する為にもメーカーとしては全未使用スロットへの取付を推奨しております。
簡易保守設計
◆交換作業
故障の可能性のある機器（電源、ファン、ラインカード、光モジュールなど）は細かく分け全て動作時に単体交換が可能
集合型、独立型どちらで使用の場合も同一モジュールが使用可能
◆設定作業
ラインカードの設定は集合シャーシ内のNMC（管理モジュール）に保存されており集合シャーシ内のラインカード交換時は
以前使用されたラインカードの設定を自動更新
拠点に置かれたリモート機器を交換したときも同様に以前使用されていた設定を自動更新
NMC本体が故障した場合も電源投入後に集合シャーシ内と接続拠点のラインカード設定を読み込み
通信に影響なく現状設定を取得しNMCのメモリへ自動保存し設定不要
設定作業は構築時に一度だけで交換時にはPCを持たずに交換可能
※IPアドレスは変更（更新）されません。
- 製品仕様
| 環境条件 | 動作温度：0～60℃/保存温度：-10～70℃・湿度：5～90％（但し、結露なきこと） | |||
| 電源スロット | ２ （背面 ホットスワップ対応） | |||
| 管理スロット | ＃1（ノンマネージメント時は管理カード以外のラインカードも収容可能） | |||
| 管理インターフェース | RJ45：10/100Base-T（オートネゴシエーション） /DB9：RS232シリアルインターフェース | |||
| ラインカード数 （収容枚数） |
CH20：20枚（#1~#20） /管理カード使用時19枚（#2~#20) CH08：8枚（#1～#8）/管理カード使用時7枚（#2~#8) CH04：4枚（#1～#4）/管理カード使用時3枚（#2~#4) |
|||
| AC電源モジュール | 100～240VAC【CH20/CH08】 90～264VAC【CH04A】 |
|||
| DC電源モジュール | DC24：18～36VDC【CH20/CH08】 DC48：36～72VDC【CH20/CH08】 DC：18～75V【CH04A】 |
|||
| 地気接点 | ２出力 （２種類の電源/ファン/リンク障害アラームを設定可能） | |||
| ファン | ２（背面 ホットスワップ可能） | |||
| 寸法 （Ｄ×Ｗ×Ｈ） |
CH20：303×438×88ｍｍ CH08：310×440×44ｍｍ CH04A：170×310×44.7ｍｍ |
|||
| 重量 | CH20：5.2kg、CH08：3.5kg （電源含まず） CH04A-AD：1.9kg、CH04A-AC/DC：1.5kg |
|||
| 収容可能ラインカード | FRM220A-1000EAS/X、FRM220-1000EAS/X-1、FRM220-1000TS、FRM220-1000DS FRM220-10/100IS-D、FRM220-FXO/FXS、FRM220-SERIAL-SFP、FRM220-X21 FRM220-RS232、FRM220-RS449、FRM220-RS530、FRM220-V35 |
|||
| 標準規格 | FCC part 15 Subpart B Class A /ANSI C63.4:2003 / CE EN55022:2006 Class A EN55024:1998+A1:2001+A2:2003 / LVD:EN60950-1:2001 / VCCI A | |||
FRMシリーズの１スロットシャーシはこちら
- 注文情報
| 型番 | 製品仕様 | |
| FRM220-CH20R | 2U 20スロット集合型シャーシ【リダンダントAC電源】 | |
| FRM220-CH08R | 1U 8スロット集合型シャーシ【リダンダントAC電源】 | |
| FRM220-CH04A-AC | 1U 4スロット集合型シャーシ【AC電源内蔵】 、65W | |
| FRM220-CH04A-DC | 1U 4スロット集合型シャーシ【DC電源内蔵】 、50W | |
| FRM220-CH04A-AD | 1U 4スロット集合型シャーシ【AC+DC電源内蔵】 、65W/50W | |
| CH04-RMK01 | 1U 4スロット集合型シャーシ用取り付け金具 | |
| FRM220-CH20シリーズ用電源オプション | ||
| FRM220-CH20AC | 100～240VAC電源モジュール、IECコネクタ | |
| FRM220-CH20DC24 | 18～36VDC電源モジュール、3ピン端子ブロック、200W | |
| FRM220-CH20DC48 | 36～72VDC電源モジュール、3ピン端子ブロック、200W | |
| FRM220-CH20-PBLK | CH20電源スロット用パネルカバー | |
| FRM220-CH20シリーズ用冷却ファンオプション | ||
| FRM220-CH20-FNR | CH20用冷却ファン（右用） | |
| FRM220-CH20-FNL | CH20用冷却ファン（左用） | |
| FRM220-CH20-HFNR | CH20用高速回転冷却ファン（右用） | |
| FRM220-CH20-HFNL | CH20用高速回転冷却ファン（左用） | |
| FRM220-CH08シリーズ用電源オプション | ||
| FRM220-CH08-AC | 100～240VAC電源モジュール、IECコネクタ、180W | |
| FRM220-CH08-DC24 | 18～36VDC電源モジュール、3ピン端子ブロック、200W | |
| FRM220-CH08-DC48 | 36～72VDC電源モジュール、3ピン端子ブロック、200W | |
| FRM220集合型シャーシ用管理カード（モジュール） | ||
| FRM220-NMC-R3 | ネットワーク管理カード：RS-232ポートコンソール管理 10/100Base-Tポート WEB/SNMP/MIBファイル/syslog管理 |
|
| FRM220集合型シャーシオプション（ブランクパネル標準装備終了のご案内） | ||
| FRM220-LBLK | FRM220-CH20/CH08/CH04ラインカードスロット用パネルカバー | |
- FRM220-NMC WEB管理画面：：日本語はv1.95以降対応
