【1芯・SC】1000Base-Tから1000Base-X： GE-C351SCシリーズ
【在庫限りで造販売終了。後継についてはお問合せください。】
イーサネットの電気信号を光信号に相互変換し光ファイバ1本で送受信するときに使用します。
|
|

|

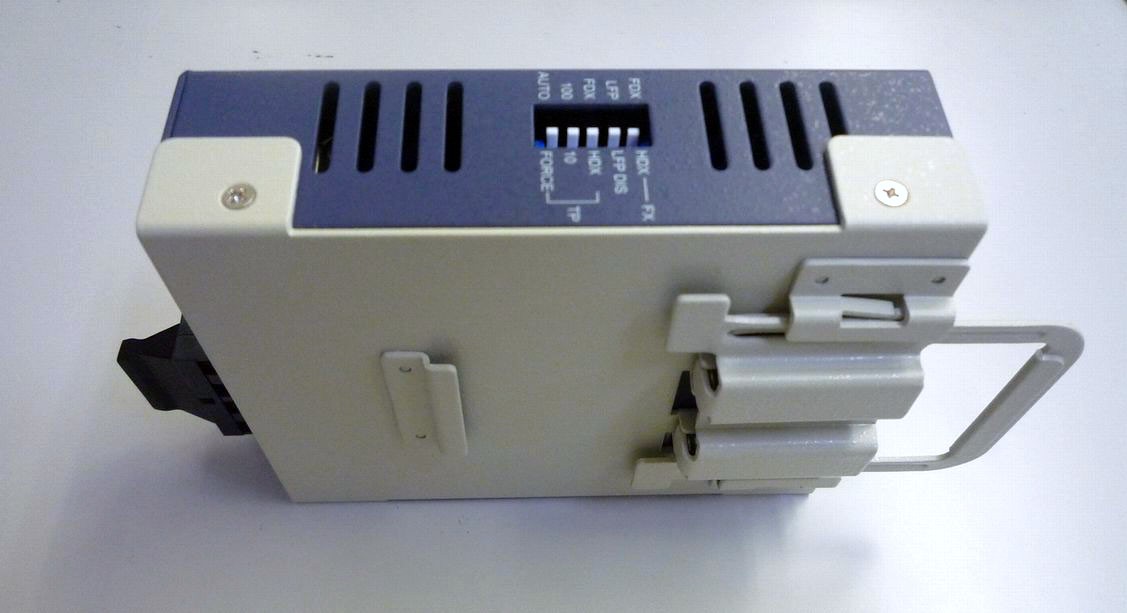

| ◆BWDM波長多重 ◆光ファイバ芯数削減 ◆新設ケーブル布設不要 ◆集合型シャーシCR-1112シリーズに最大12台収容可能 ◆１芯光ファイバ通信で新サービスの追加が容易 ◆光コンバータの変更のみで新規サービスが可能 ◆手軽で保守が容易 ◆FE/GE専用取り付け金具 DRK-35 取り付け例 ◆RoHS対応 |
- 製品仕様
| 標準規格 | IEEE802.3z ギガビットイーサネット1000Base-LX | |
| UTPケーブル | Cat5 | |
| ケーブル | 最大100m | |
| 光ファイバーケーブル | 推奨: 9/125μm シングルモード、 8.3/125, 8.7/125、又は 10/125μm シングルモード | |
| 伝送距離 | 20Km/40km | |
| データ転送 | 1000Mbps: 1,488,000PPS | |
| データ転送速度 | TX：1000Base-T、FX：1000Base-LX | |
| 診断LED表示 | PWR,TP LNK,FX LNK,TP FDX,FX FDX,ACT | |
| 電 源 | ACアダプタ 2A@5V DC | |
| 温度 | 0℃ ～ 50℃ | |
| 湿度 | 5% ～ 90%（結露無きこと） | |
| 寸法 | 26.2mm(H) x 70.3mm(W) x 94.0mm(D) | |
| 重量 | 200g | |
| 互換性 | FCC Part 15 Class A と CE Mark | |
| 梱包内容 | 本体、、ACアダプタ、製品マニュアル | |
| 型名 | コネクタ | 波長 | 伝送 距離 |
最小光 TX出力 |
最大光 TX出力 |
受信感度 | リンク バジェット |
| GE-C351BS3.S20 | 単芯SC | 1310nm | 20Km | -9dBm | -2.0dBm | -21dBm | 12dB |
| GE-C351BS5.S20 | 単芯SC | 1550nm | 20Km | -9dBm | -2.0dBm | -21dBm | 12dB |
- 注文情報
| 型名 | 税抜価格 | |
| GE-C351BS3.S20 | 1芯SC,シングルモード,20Km, 1310nm | \249,000 |
| GE-C351BS5.S20 | 1芯SC,シングルモード,20Km, 1550nm | \249,000 |
| GE-C351BS3.S40 | 1芯SC,シングルモード,40Km, 1310nm | \298,000 |
| GE-C351BS5.S40 | 1芯SC,シングルモード,40Km, 1550nm | \298,000 |
| DRK-35 | FE/GE専用DIN－RAIL取り付け金具 | \3,600 |
