20チャンネル対応集合型パッチングハブ:PHB-200シリーズ



*SFPは別売りです。
◆ 1Uサイズ 19インチ20チャンネル対応
◆ 10/100/1000Base-T ×20ポート
◆ 100/1000Base-X(SFPスロット)×20ポート
◆ 自動MDI/MDIX TPポート
◆ TXポート自動認識
◆ ホットスワップ可能なSFPポート
◆ コンソールDB9ポートによるローカル設定
◆ WEB、TELNET、SNMP管理(PHB-200M)
◆ レイヤ1ワイヤ速度で変換、完全透過
◆ リンクパススルー及びリンクロスアラーム機能付

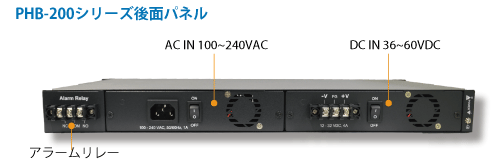

◆ 電源オプション:AC/DC/AC+DC電源内蔵モデル
  • アプリケーション例
多チャンネルパッチングハブPHB-200MとFRM220-1000MSを使ったアプリケーション
  • 機器仕様
LAN側仕様
コネクタ RJ-45(ストレート又はクロス)
ポート数 20ポート
通信速度 10/100/1000Mbps
スイッチ方式  全二重/半二重、1000Mbps
ケーブル 10Base-T Cat3,Cat4,Cat5
100/1000Base-T Cat5.、5e UTP以上
光側仕様
コネクタ SFP LC(155M/1.25Gbps SFPに依存)
ポート数 SFPスロット×20
通信速度  100/1000Mbps
二重化モード 全二重
共通仕様
管理機能 コンソール、WEB、TELNET、SNMP
管理ポート RS232 DCE、DB-9(メス)
規格準拠 IEEE802.3, 802.3u, 802.3ab, 802.3z, 802.3x
LED表 Power:電源表示 LNK:光リンク、LAN速度、LANリンク
温度 0~50℃
湿度 10~90%(但し、結露なし)
電源 100~240VAC、36~60VDC
消費電力 65W
寸法(カード) 180×440×44mm(D×W×H)
重量(カード) 3.4㎏g
梱包内容 本体/ 製品マニュアル
  • 注文情報
型名 製品仕様
管理機能あり
PHB-200M-AC SNMP管理機能付きパッチングハブ、AC電源内蔵
PHB-200M-DC SNMP管理機能付きパッチングハブ、DC電源内蔵
PHB-200M-AD SNMP管理機能付きパッチングハブ、AC+DC二重化電源内蔵
PHB-200M-AA SNMP管理機能付きパッチングハブ、AC二重化電源内蔵
PHB-200M-DD SNMP管理機能付きパッチングハブ、DC二重化電源内蔵
管理機能なし
PHB-200-AC 管理機能無しパッチングハブ、AC電源内蔵
PHB-200-DC 管理機能無しパッチングハブ、DC電源内蔵
PHB-200-AD 管理機能無しパッチングハブ、AC+DC二重化電源内蔵
PHB-200-AA 管理機能無しパッチングハブ、AC二重化電源内蔵
PHB-200-DD 管理機能無しパッチングハブ、DC二重化電源内蔵
挿入するSFPモジュールは155Mbpsタイプはこちらからご選択ください。
1.25Gbpsタイプはこちらから選択ください。
