スマート10G OTNリピータ:OTN61002

カタログ お問い合わせ

OTN61002は2チャンネルのマルチサービスに対応した10G OTNリピータ(メディアコンバータ)です。
ポイントツウポイントアプリケーションまたはDCWDM2108Hシリーズを用いたアプリケーションで リモート端末としても動作します。
チャンネル毎にFEC機能が適応されエラーレートを訂正し、従来よりも長距離のエラーフリー伝送をサポートすることで、
優れた通信パフォーマンスを実現します。

【マルチプロトコル光リピータ】はこちら

◆ 2チャンネルトランスポンダーカード
◆ ITU G.709及びG.975 I.4準拠
◆ GFEC または EFEC機能対応
◆ インバンド管理機能 (リモートリンク及びパフォーマンスモニタ)
◆ ローカル管理カードを使用せずにリモートスタンドアローン装置として使用可能
◆ dying GASP機能
◆ 19インチラック用ラックマウントキット(オプション)
◆ 管理カードによるインバンド監視/管理対応予定
  スマート10G OTNリピータ61002シリーズ
  • OTN6102専用プリアンプブースータアンプ
OTNリピータ6102用プリアンプ
DCA6305SP:プリアンプ
(増幅幅22~28dB/最大出力+5dBm)
OTNリピータ6102用ブースターアンプ
DCA6310SB:ブースタ―アンプ
(増幅幅12~18dB/最大出力+10dBm)
  • 19インチラックマウントキット(オプション)

クリックして拡大できます。 スマート10G OTNリピータ61002シリーズ スマート10G OTNリピータ61002シリーズ

  • 機器仕様
OTN61002通信速度
SDH /SONET
イーサネット
ファイバーチャンネル
STM-64 /OC-192
10GbE
8G/10G
SH(クライアント)インターフェイス
インターフェイス数 最大2(SFP/SFP+、ホットスワップ可能)
波長 ユーザ指定(850/1310/1550nmなど)
LH(ライン)インターフェイス
インターフェイス数 最大2(SFP+、ホットスワップ可能)
波長 DWDM/CWDM/Bidi、ユーザ指定(1260nm~1610nm)
FEC機能(誤り訂正) G.975.1 EFEC I.4/G709 GFEC
電源 100~240VAC ×2個
温度 動作0~50℃:保存-40~85℃
消費電力 <30W
寸法 149.8(W)×221(D)×44.4(H)㎜(突起部含まず)
重量 約1.5Kg(電源モジュール×2含む)、NMCカード:約131g、ライカード:約185g
規格 VCCI:クラスA

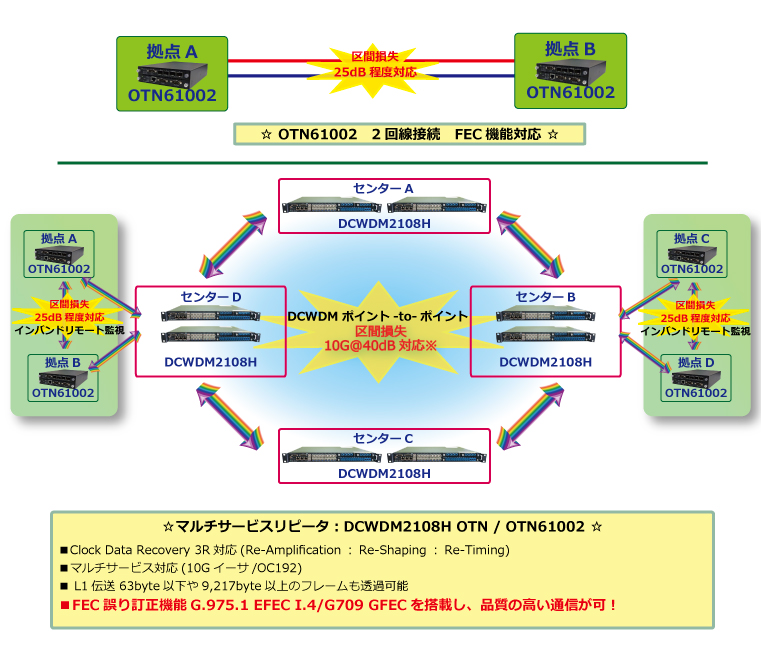

  • アプリケーション例
  • 注文情報
型番 製品名
OTN6102-AA スマート10GOTNリピータ用シャーシ(AC電源モジュール付)
OTN61002 デュアル10GチャンネルOTNリピータ ラインカード
OTN6102NMC OTN61002用管理カード
DCA6305SP OTN6102用プリアンプ/増幅幅22~28dB/最大出力+5dBm
DCA6310SB OTN6102用ブースターアンプ/増幅幅12~18dB/最大出力+10dBm
PSU-30W-AC 30WAC
6102RMK-1 OTN6102専用19インチラックラックマウントキット(取付金具)
延長プレート×1、側面取付金具×2
6102RMK-2 OTN6102専用19インチラックラックマウントキット(取付金具)
U字トレイ×1、側面取付金具×2
同シリーズラインナップ
DCWDM2108  1UWDM マルチプロトコルリピータシャーシ
DCWDM2108H 1UWDM マルチサービスリピータシャーシ FEC
DW2208DB-U 8ch DWDM Mux/DeMux 1芯双方向
DW2204DB-R 4ch DWDM Mux/DeMux 1芯双方向2回線
DW2204CB-R 4ch CWDM Mux/DeMux 1芯双方向2回線
DCA4312RP 1芯双方向対応プリアンプ/増幅幅20-30dB/最大出力+12dBm
DCA4317RB 1芯双方向対応ブースターアンプ/増幅幅12-18dB/最大出力+17dBm
DW2108-PSU-AC 100~240VAC対応 予備電源モジュール
DW2108-PSU-DC 48VDC対応 予備電源モジュール
DW2108-FAN 予備ファントレー

SFP/SFP+はこちらよりご使用いただけます。
10G(OC192/10GbE)
1~2.5G(OC48/1GbE/CPRI2)
*詳細は営業担当までお問い合わせください。
